(1) GCK型电气柜产品型号及含义
PC柜负责大容量负荷的供电，所以PC中一般采用框架式空气开关，一个PC只有2-3个回路，根据电力设计规程，75KW及以上负荷由PC供电。
MCC负责向中小容量负荷供电，所以MCC中一般采用塑壳开关，一个MCC可以有5-20个回路，根据电力设计规程，75KW以下的负荷由MCC供电。

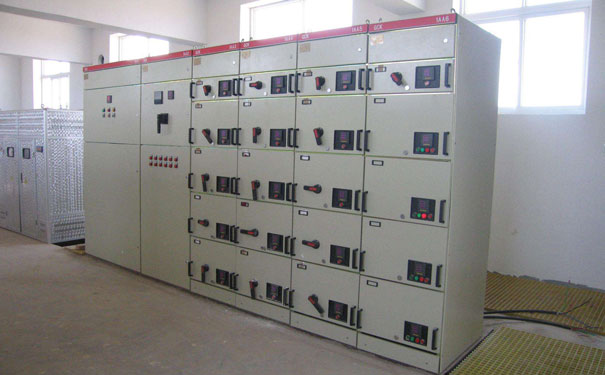

GCK低压抽出式开关柜(以下简称开关柜)由动力配电(PC) 柜和电动机控制(MCC)两部分组成。该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。
GCK开关柜符合IEC60439-1《低压成套开关设备和控制设备》、GB7251.1-1997《低压成套开关设备和控制设备》、GB/T14048.1-93 《低压开关设备和控制设备总则》等标准。
且具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合、一台柜体。所容纳的回路数较多、节省占地面积、防护等级高、维修方便等优点。
(2) GCK型电气柜结构特点
① 整柜采用拼装式组合结构，模数孔安装，零部件通用性强，适用性好，标准化程度高。
② 柜体上部为母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证安危。
③ MCC柜抽屉小室的门与断路器或隔离开关的操作手柄设有的机械联锁，只有手柄在分断位置时门才能开启。
④ 受电开关、联络开关及MCC柜的抽屉具有三个位置：接通位置、试验位置、断开位置。
⑤ 开关柜的顶部根据受电需要可装母线桥。
